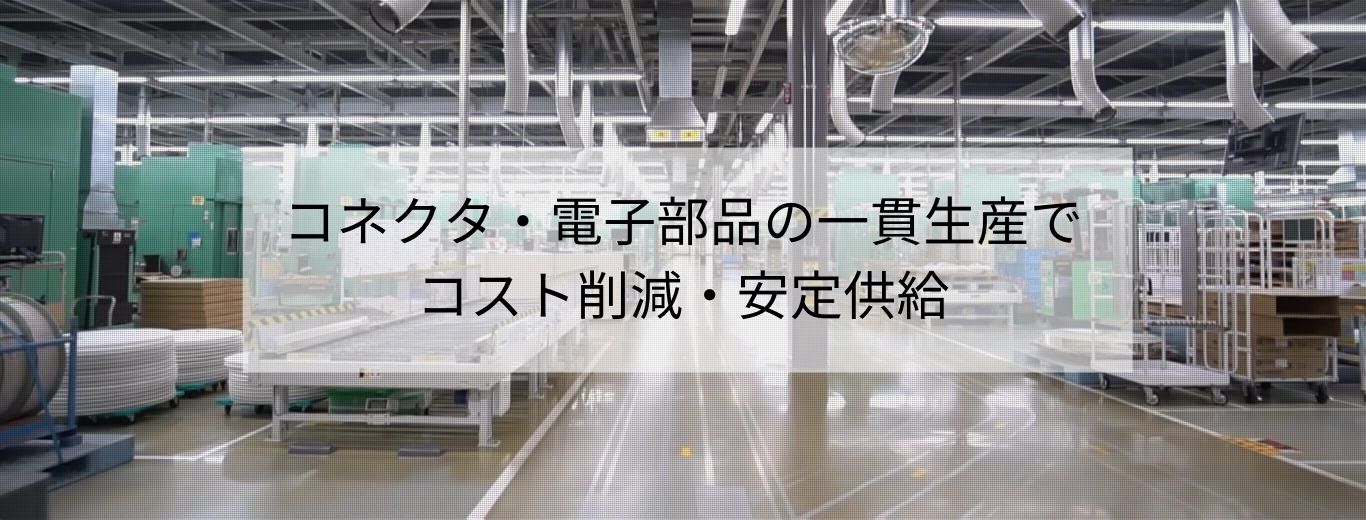

コネクタ用端子・電子部品の一貫生産でコスト削減・安定供給

コネクタ用端子・電子部品の一貫生産でコスト削減・安定供給

「コネクタ用端子・電子部品のサプライヤ選定に困っている」
「コネクタ用端子・電子部品の高品質・低コスト・迅速対応を目指したい 」
「コネクタ用端子・電子部品の中間管理費を抑制したい」

このような課題をお持ちではありませんか?
鈴木は一貫した生産体制を確立し、高精度で付加価値の高いコネクタ用端子・電子部品をご提供しています。
工程間を簡略化できる一貫生産はコスト削減や安定品質などを実現します。

あらゆるニーズに鈴木の総合力を持ってお応えいたします。
ぜひご相談ください。

鈴木の主たる業務

鈴木はプレス金型、モールド金型、コネクタ用部品および半導体関連装置の製造・販売および医療器具の組立などを主たる業務としています。

金型製造

SUZUKIの原点ともいえる金型製造。金属部品を作る「プレス金型」製造、プラスチック部品を作る「モールド金型」製造では、設計から材料手配、機械加工のプログラム作成まで、一貫した製造に対応します。

  • 精密プレス金型
  • 精密モールド金型

部品製造

SUZUKIの持つ精密金型の技術を用い、高品質なコネクタ・コンタクト等、各種電子部品を製造しています。保有するプレス台数は業界最大規模。
材料供給からスタンピング、巻き取り、個別梱包まで一貫した生産システムを構築しています。

  • コネクタコンタクト
  • コネクタハウジング
  • 自動車電装部品



生産システム製造

SUZUKI が誇る超精密加工技術です。生産工程の自動化・合理化を実現し、少ロットから量産まで対応可能な各種カスタム機器を開発・製造しています。

  • SMT関連装置
  • 半導体関連装置
  • 医療器具

品質保証

当社製品の品質は、卓越した精度を誇る自社金型に裏付けられています。加えて、一人ひとりの品質への高い意識がSUZUKI製品のより確かな信頼性を実現しています。

  • ISO9001適用範囲(登録証番号:JQA-1260)
  • ISO14001適用範囲(登録証番号:JQA-EM1508)



高品質・低コスト・迅速対応を実現する|コネクタ用端子や電子部品の一貫生産体制

高品質・低コスト・迅速対応を実現する
コネクタ用端子や電子部品の一貫生産体制

- コネクタ用端子製造の基本工程


コネクタ用端子の製造は「プレス加工」「熱処理・洗浄」「めっき加工」「樹脂成形」「組み立て」の5つの製造工程に分けられます。
上記の製造工程をそれぞれの専門製造業者に依頼することもできますが、工程を分けて製造することで様々なコストがかかります。また、トラブルのリスクも高まります。

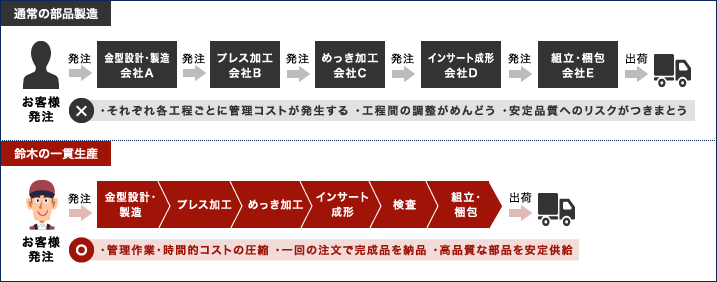

- コネクタ用端子の製造業者を分けることで発生するコスト


manufacture_flow
コネクタ用端子の製造工程をまたぐ場合には様々なコストが発生します。
  • 納期管理
  • 物流コスト
  • リードタイム

また、製造途中におけるコネクタや電子部品の移動で生じる不良などの「品質保証」にも気をつけなければなりません。

加工製造業者や工程をまたぐサプライチェーンから一貫生産に切り替えることで、利便性が高まり諸問題の解決ができます。
鈴木が保有するコネクタ用端子の一貫生産体制はこれらのコスト解消に貢献します。

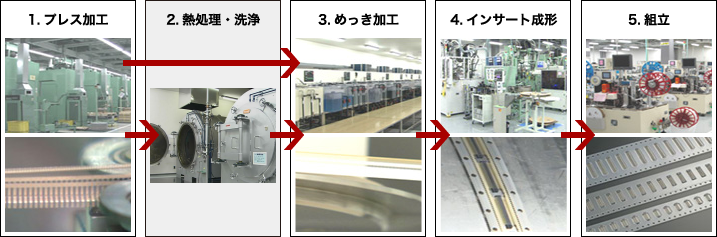

- コネクタ用端子・電子部品を一貫生産・安定供給


コネクタ用端子、各種電子部品の製造を鈴木は一貫生産体制で完結しています。

コネクタ用端子、各種電子部品の製造を鈴木は一貫生産体制で完結

1. プレス加工

自社製の精密プレス金型を用いて、各種精密プレス部品を製造しています。また、付帯設備として自動洗浄機や熱処理炉を有し、特殊なニーズにも一貫して対応できます。

. 熱処理・洗浄

半導体向けに熱処理や自動洗浄の設備を備え、特殊な処理工程も一貫して対応しています。

. めっき加工

めっき加工では前工程であるプレス加工と連動できることで、物流のリードタイムが抑制でき、短納期対応にもお応えできます。

. インサート成形

当社では、インサート成形を専門に行なっています。インサート成型工程では自社製の成形型と高精度竪型成形機を用いて、コネクタ用端子、電子部品などの各種精密部品を製造しています。
前工程のプレス・めっき工程と相互に且つ迅速に情報交換できることで生産性の向上と安定的な品質を確保できます。

. 組み立て

コネクタ用端子・電子部品の組立工程では自社製の自動機などを用い、インサート成形部品の組立、検査、エンボス梱包及びトレイ梱包まで行います。

コネクタ用端子・電子部品の一貫生産を支える 鈴木の設備と品質保証

コネクタ用端子・電子部品の一貫生産を
支える鈴木の設備と品質保証

- 保有するプレス台数は業界最大規模


鈴木の保有するプレス台数は業界最大規模。材料供給からスタンピング、巻き取り、個別梱包まで一貫した生産システムを構築しています。

また、全てのラインに検査装置を備え、厳しいチェックを行うことで、コネクタコンタクト、各種電子部品の品質を維持しています。熱処理設備、めっき設備により、プレス製品の付加価値を高め、モールド製品は多品種少量生産、短納期に対応

コネクタ・電子部品の多ピン化、ファインピッチ化など、時代のニーズに対応する技術を金型からスタンピング、モールディングまでトータルにわたって供給しています。

- 高品質なコネクタ用端子を安定して供給する品質保証


高精度の金型技術と徹底した品質管理体制により、高品質なコネクタ用端子・電子部品を安定して供給しています。ISO9001に準拠した管理体制と測定器により厳密な品質検査を行なっています。

「クリーンルーム クラス10,000」の設備を保有

高精度の金型技術と徹底した品質管理体制により、高品質なコネクタ・電子部品を安定して供給しています。ISO9001に準拠した管理体制と測定器により厳密な品質検査を行なっています。



「クリーンルーム クラス10,000」の設備を保有|コネクタ用端子・電子部品の一貫生産なら株式会社鈴木

ISO9001,ISO14001の認証取得

国際標準規格のIS09001(品質マネジメントシステム),ISO14001(環境マネジメントシステム)を取得し、環境に配慮しつつコネクタ・電子部品の品質保証体制を整えています。



ISO9001,ISO14001の認証取得|コネクタ用端子・電子部品の一貫生産なら株式会社鈴木

- 対応コネクタ用端子

自動車用コネクタ用端子 プレスフィット端子に転用可能な車載用制御系回路基盤例はこちらをご覧ください
角形コネクタ用端子 機器間を接続するコネクタ。主にフラットケーブルを接続する。基本的に円筒形で、結合部は円形
丸型コネクタ用端子   機器間を接続するコネクタ。主に多芯ケーブルを接続する。基本的に矩形で、結合部は矩形
プリント基板用コネクタ用端子 主に機器内部でプリント基板に取り付けて使用するコネクタ。PCBコネクタとも表記される
高周波同軸コネクタ用端子   主に同軸ケーブルと装置(電気器具)を接続するためのコネクタ。高周波(RF)製品に使用される
D形コネクタ用端子   パソコンをはじめ、各種機器間の接続用として幅広く利用されているコネクタ
ソケットコネクタ用端子   電線を挿し込むだけで接続できるソケット
ターミナル ブロックおよび端子板用端子    複数のワイヤをパネル配線を内部で相互接続し、かつフィールド配線に相互接続する部品
パワー コネクタ用端子



がついている端子はプレスフィット活用での生産メリットが得に期待できるジャンルです。
コネクタ用端子の「高品質化」「低コスト化」をご希望される企業様はぜひご検討ください。

お問い合わせ・ご相談

- 鈴木の主要設備


プレス工程
主要設備 精密高速プレス機(40トン・80トン)
180台自動洗浄機(炭化水素系)2機
時効処理用熱処理炉(窒素ガス)2機
月産数量 35億PIN



めっき工程
主要設備 フープ用ライン×3ライン、ケーブル用ライン×1ライン
装置形式 処理層・管理層一体型(Niめっき部とAuめっきは別置き管理層)
処理素材 リン青銅・ベリリウム銅・コルソン銅・チタン銅などの銅合金全般
めっき仕様 Ni下地+Au(部分めっき、レーザー加工) Cu/Ni下地+Sn(リフロー)



インサート成形工程
主要設備 竪型単動射出成形機(20トン・40トン) 40台
竪型ロータリー射出成型機(100t)4台
生産可能樹脂 熱可塑性樹脂(LCP、PBT、PPS、PA9等)
月産数量 1億個



- 電子部品製造の中核を担う日滝原工場

電子部品製造の中心となるのは、敷地面積4万6千平方メートルの広さを誇る日滝原工場です。

2019年12月、第2工場を増設し、2020年1月から稼働を開始しました。本工場では主に自動車向け2次電池部品など車載関連部品の量産を行なっていきます。

日滝原工場内には自動車電装部品コネクタの製造販売を行う子会社S&Sコンポーネンツ株式会社も所在しています。

電子部品製造の中核を担う日滝原工場|コネクタ用端子・電子部品の一貫生産なら株式会社鈴木

こんなお悩みをお持ちの企業様はぜひご相談ください

✔︎ コネクタ用端子・電子部品のサプライヤ選定に困っている

✔︎ コネクタ用端子・電子部品の高品質・低コスト・迅速対応を目指したい

✔︎ コネクタ用端子・電子部品の中間管理費を抑制したい

✔︎ コネクタ用端子・電子部品の一貫生産を検討してみたい

✔︎ プレス加工でのコネクタ一貫生産が初めてなので説明を聞きたい

お問い合わせ・ご相談

コネクタ用端子・電子部品製造技術のダウンロード資料

鈴木のプレス加工技術や部品加工資料をダウンロードしてご活用いただけます。
資料をご覧になりコネクタ用端子・電子部品の製造や技術についてご質問等ございましたら、お気軽にお問い合わせください。

プレスフィット端子のメリットと鈴木の強み|コネクタの一貫生産

プレスフィット端子のメリットと鈴木の強み

ダウンロードページへ

プレスでできる微細加工例|コネクタの一貫生産

プレスでできる微細加工例

ダウンロードページへ

車載プレスフィット初期評価データ|コネクタの一貫生産

車載プレスフィット初期評価データ

ダウンロードページへ

鈴木の会社紹介・特長|コネクタの一貫生産

鈴木の会社紹介・特長

ダウンロードページへ

コネクタ用端子・電子部品の開発部門に強い味方
鈴木の試作用母型

コネクタ用端子や電子部品の量産型起工の前に試作金型で、製品の基本機能を確認することは製品開発において重要なイベントです。「価格が」「納期が」という問題で試作を諦めていませんか?

鈴木では試作用母型ベースを準備供給し、共有化することで、コンタクト用端子・電子部品の試作品供給までのコストと時間を削減します。ぜひご活用ください。

TS型|コネクタ用端子・電子部品の試作用母型

試作用母型ページへ

プレス型
TS型 (トライアル システム ダイ)

抜き製品、狭ピッチ曲げ製品に対応可

  • 1個取型保証数量(ライフ)
  • 1000Kpcs
  • 抜き製品、狭ピッチ曲げ製品に対応可
TS-W型|コネクタ用端子・電子部品の試作用母型

試作用母型ページへ

プレス型
TS-W型 (トライアル システム ダイ - ワイド)

複雑な曲げ製品やサイズの大きな製品の試作に最適

  • 1~2個取型保証数量(ライフ)
  • 1,000Kpcs
  • カム曲げなど複雑な構造も対応可能
TS-L型 |コネクタ用端子・電子部品の試作用母型

試作用母型ページへ

プレス型
TS-L型 (トライアル システム ダイ - ラージ)

材料が厚い、またはサイズの大きなコネクタ製品の試作に最適

  • 材幅:100mmまで拡大
  • 材厚:1mmまで適応
  • 曲げ高さ :20mmまで拡大
DS型 |コネクタ用端子・電子部品の試作用母型

試作用母型ページへ

プレス型
DS型 (ダウンサイズ システム ダイ)

 薄板抜きのコネクタ製品に最適な金型システム

  • 2連x1個取型
  • 抜き製品
  • 50,000Kpcs/月金型
  • サイズ:200x200
  • 3tonプレス機専用型
TS-M型 |コネクタ用端子・電子部品の試作用母型

試作用母型ページへ

モールド型
TS-M型 (トライアル システム ダイ-モールド)

 量産品質の試作インサート成形品をリーズナブル&タイムリーに試せます

  • 1個取型
  • 保証数量(ライフ)10Kpcs
  • 搬送機構付き

あらゆるニーズに鈴木の総合力を持ってお応えいたします

鈴木の一貫生産体制は各部門が総力を結集し、これまでに蓄積したノウハウをもとに高品質で安定的なコネクタ用端子や電子部品の生産工法を確立しています。

コネクタ用端子や電子部分の製造について、既存のサプライチェーンのQCDでお困りの企業様はぜひともお声掛けください。弊社の一貫生産対応に魅力を感じていたける自信がありもます。

コネクタ用端子や電子部品生産のあらゆるニーズに鈴木の総合力を持ってお応えいたします。お気軽にご相談ください。

鈴木の総合力|コネクタ・電子部品の一貫生産

お問い合わせ・ご相談

車載部品、端子、コネクターのコスト・品質・生産性改善なら
はんだレスの「プレスフィット」がおすすめです!

プレスフィット工法とは

コネクタなどのDIP部品のバネ性を持たせた端子をプリント配線版のスルーホールへの圧入で接続し、電気的接続と機械的保持の機能を同時に持たせ、はんだ付け不要な実装方法です。

車載部品、端子、コネクターのコスト・品質・生産性改善なら、はんだレスの「プレスフィット」

プレスフィットのメリット

端子、コネクタなどの車載部品をプレス加工へ切り替える最大のメリットは大量生産と工程圧縮によるコスト改善です。
また、はんだレスであるプレスフィット工程は、環境負荷や安定した品質改善も可能にします。

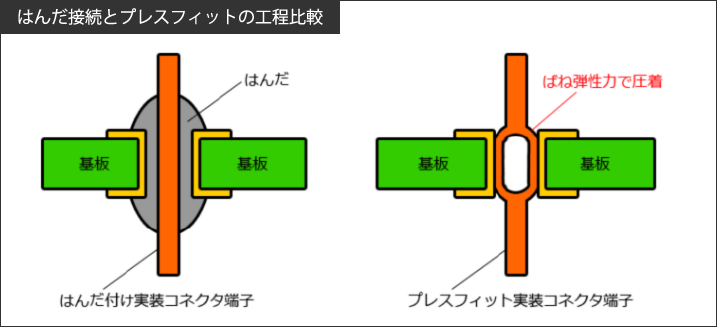

ハンダ接続とプレスフィット の工程比較|コネクタの一貫生産

精密金型の技術と業界最大規模のプレス台数

鈴木は精密金型の技術と業界最大規模のプレス台数で、高品質なコネクタをはじめ各種電子部品を製造してきました。

お気軽にご相談ください

製造工程の簡素化、組立工程の自動化、異素材の一体成形などプレス化による部品加工の課題をヒアリングし、私たちが一緒に解決します。

部品のコスト・品質、生産性にお悩みのあるご担当者の方は、お気軽にご相談ください。

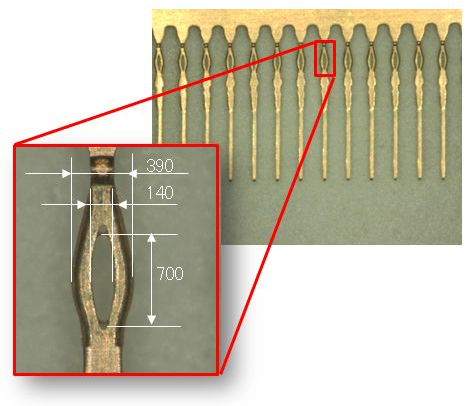

スルーホールφ0.3mmに挿入可能なプレスフィット端子|コネクタの一貫生産

「自動車部品のプレス加工ガイド」を見る

プレスフィット端子に転用可能な車載用制御系回路基盤例

ECU(Electronic Control Unit) ハイブリット用駆動系
ETC(Electronic Toll Collection System) 空気圧モニター
ABS(Anti-lock Braking System) ナビゲーション
ESC (Electronic Stability Control) 車載用カメラ
IGBT(Insulated Gate Bipolar Transistor)モジュール 各種センサー
ミリ波レーダー(milliwave rader) コイル製品





「自動車部品のプレス加工ガイド」を見る
