![半導体関連装置](https://www.suzukinet.co.jp/hs-fs/hubfs/SUZUKI_November_2020/images/title_04-1.gif?width=631&height=31&name=title_04-1.gif)

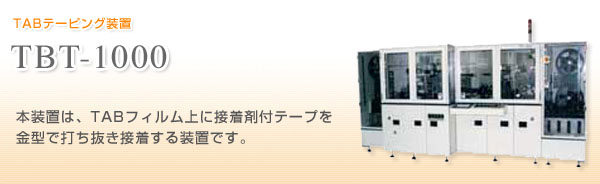

![TBT-1000](https://www.suzukinet.co.jp/hubfs/SUZUKI_November_2020/images/tbt-1000s.jpg)

![生産性](https://www.suzukinet.co.jp/hubfs/SUZUKI_November_2020/images/obi_05.gif)

| タクト | 1.7秒／ストローク（最適条件時） 最適条件： 下死点接着時間　0.5秒 　 TABテープ幅　48mm以下 　 TAB送り長さ　3パーフォレーション以下 　 本圧着無しの場合 （エラストマにより接着時間およびプレス動作時間が増えます。） |
| --- | --- |
| 生産能力 | TABパターンの列数、金型の取り数（最大10パンチ）により異なります。 〈参考〉上記最適条件時で5列のTABの場合10,500ピース／h |

![適用製品仕様](https://www.suzukinet.co.jp/hs-fs/hubfs/SUZUKI_November_2020/images/obi_06.gif?width=595&height=25&name=obi_06.gif)

| 適用ワーク | TABフィルムキャリア SUPER35mm,SUPER48mm,70mmWIDE |
| --- | --- |
| 適用テープ | カバーテープ付エラストマテープ |
| 幅 | 7～45mm |
| 厚さ | 0.05mm～0.25mm |

![テーピング](https://www.suzukinet.co.jp/hs-fs/hubfs/SUZUKI_November_2020/images/obi_07.gif?width=595&height=24&name=obi_07.gif)

| エラストマ接着位置精度 | ±0.07mm |
| --- | --- |
| エラストマリール外形 | φ200mmMAX（シングルリール） |
| エラストマ芯内径 | φ76 |
| エラストマ送り長さ | 60mm以下 |
| プレス能力 | 500kg（エアーシリンダ） |
| 接着温度 | 室温～300℃（下ヒータ） |
| ヒータ押上げ圧力 | 0.1MPa～0.5MPa（15Kgf～75Kgf） |
| 金型冷却 | 水冷 |
| 機能 | 保護フィルム（下カバーテープ）巻取り機能　エラストマテープ端末検出 巻き出し方向切替え |

![装置寸法](https://www.suzukinet.co.jp/hs-fs/hubfs/SUZUKI_November_2020/images/obi_08.gif?width=595&height=25&name=obi_08.gif)

| （W）3,740×（D）1,100×（H）1,750mm |
| --- |
